swisspor BIKUTOP podkładowa 250

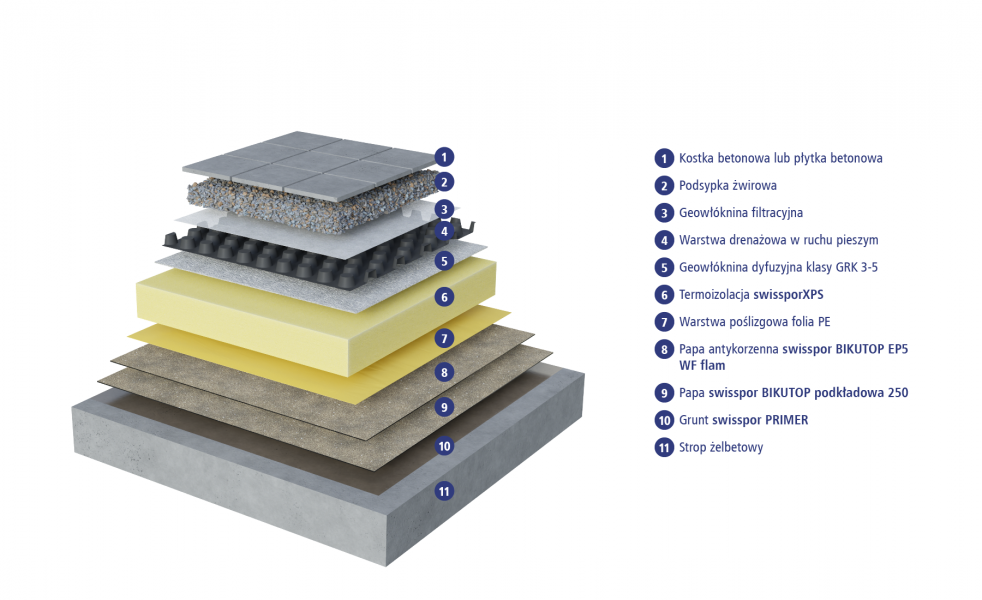

Dach komunikacyjny - ruch pieszy o odwróconym układzie warstw.
Nachylenie połaci od 1° do 5°.
Warstwa | Grubość [mm] | Współczynnik przewodzenia ciepła λ [W/m·K] |
---|---|---|
1. Kostka betonowa lub płytka betonowa | zgodnie z wymogami | - |
2. Podsypka żwirowa | zgodnie z wymogami | - |
3. Geowłóknina filtracyjna | - | - |
4. Warstwa drenażowa w ruchu pieszym | co najmniej 20 | - |
5. Geowłóknina dyfuzyjna klasy GRK 3-5 z zakładem min. 20 cm | - | - |
6. Termoizolacja swissporXPS | dowolna | 0,033 / 0,035 |
7. Warstwa poślizgowa folia PE | - | - |
8. Papa antykorzenna swisspor BIKUTOP EP5 WF flam * | 5,0 | 0,18 |
9. Papa swisspor BIKUTOP podkładowa 250 ** | 4,7 | 0,18 |
10. Grunt swisspor PRIMER *** | - | - |
11. Strop żelbetowy | 200 | 1,7 |
* alternatywnie : swisspor BIKUTOP EP4 WF flam,
** alternatywnie : swisspor BIKUTOP podkładowa 200,
*** alternatywnie : swisspor PRIMER wodny,
Dach komunikacyjny - ruch pieszy o odwróconym układzie warstw.
Nachylenie połaci od 1° do 5°.
Warstwa | Grubość [mm] | Współczynnik przewodzenia ciepła λ [W/m·K] |
---|---|---|
1. Kostka betonowa lub płytka betonowa | zgodnie z wymogami | - |
2. Podsypka żwirowa | zgodnie z wymogami | - |
3. Geowłóknina filtracyjna | - | - |
4. Warstwa drenażowa w ruchu pieszym | co najmniej 20 | - |
5. Geowłóknina dyfuzyjna klasy GRK 3-5 z zakładem min. 20 cm | - | - |
6. Termoizolacja swissporXPS | dowolna | 0,033 / 0,035 |
7. Warstwa poślizgowa folia PE | - | - |
8. Papa antykorzenna swisspor BIKUTOP EP4 WF flam | 4,0 | 0,18 |
9. Papa swisspor BIKUTOP standard podkładowa 20/40* | 4,0 | 0,18 |
10. Grunt swisspor PRIMER ** | - | - |
11. Strop żelbetowy | 200 | 0,18 |
* alternatywnie : swisspor BIKUTOP standard podkładowa 5/40, BIKUTOP standard podkładowa 15/40
** alternatywnie : swisspor PRIMER wodny,
