Dach zielony ekstensywny o tradycyjnym układzie warstw.
Nachylenie połaci od 1° do 5°.
Uwaga: Konieczność klejenia termoizolacji do podłoża uzależniona jest od warunków wiatrowych oraz przewidywanego czasu balastowania dachem zielonym.

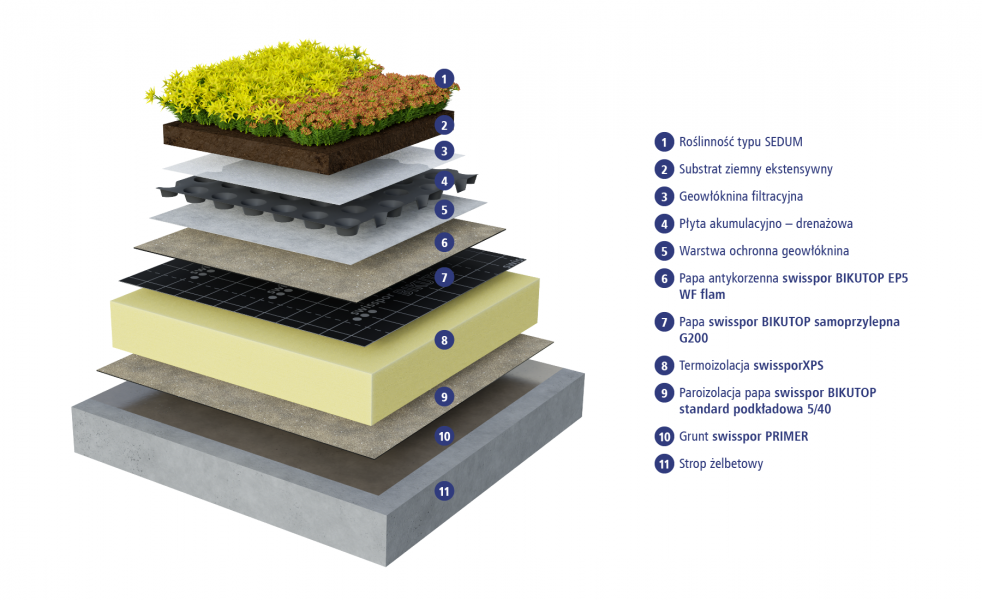

Warstwa | Grubość [mm] | Współczynnik przewodzenia ciepła λ [W/m·K] |
---|---|---|
1. Roślinność typu SEDUM | - | - |
2. Substrat ziemny ekstensywny | zgodnie z wymogami | - |
3. Geowłóknina filtracyjna | - | - |
4. Płyta akumulacyjno - drenażowa | co najmniej 20 | - |
5. Warstwa ochronna geowłóknina co najmniej 300 g/m2 z zakładem min. 10 cm | - | - |
6. Papa antykorzenna swisspor BIKUTOP EP5 WF flam * | 5,0 | 0,18 |
7. Papa swisspor BIKUTOP samoprzylepna G200 | 2,5 | 0,18 |
8. Termoizolacja swissporXPS | dowolna | 0,033 / 0,035 |
9. Paroizolacja papa swisspor BIKUTOP standard podkładowa 5/40 ** | 4,0 | 0,18 |
10. Grunt swisspor PRIMER *** | - | - |
11. Strop żelbetowy | 200 | 1,7 |
* alternatywnie : papa antykorzenna swisspor BIKUTOP EP4 WF flam,
** alternatywnie : swisspor BIKUTOPG200/40, BIKUTOP RADON RESIST AL.
W przypadku wywinięć pap na osnowie z welonu szklanego na elementy pionowe, należy zastosować papy na osnowie z tkaniny szklanej lub włókna poliestrowego,
*** alternatywnie: swisspor PRIMER wodny
Dach zielony ekstensywny o tradycyjnym układzie warstw.
Nachylenie połaci od 1° do 5°.
Uwaga: Konieczność klejenia termoizolacji do podłoża uzależniona jest od warunków wiatrowych oraz przewidywanego czasu balastowania dachem zielonym.
Warstwa | Grubość [mm] | Współczynnik przewodzenia ciepła λ [W/m·K] |
---|---|---|
1. Roślinność typu SEDUM | - | - |
2. Substrat ziemny ekstensywny | zgodnie z wymogami | - |
3. Geowłóknina filtracyjna | - | - |
4. Płyta akumulacyjno - drenażowa | co najmniej 20 | - |
5. Warstwa ochronna geowłóknina co najmniej 300 g/m2 z zakładem min. 10 cm | - | - |
6. Papa antykorzenna swisspor BIKUTOP EP4 WF flam * | 4,0 | 0,18 |
7. Papa swisspor BIKUTOP samoprzylepna G200 | 2,5 | 0,18 |
8. Termoizolacja swissporXPS | dowolna | 0,033 / 0,035 |
9. Paroizolacja papa swisspor BIKUTOP standard podkładowa 5/40 ** | 4,0 | 0,18 |
10. Grunt swisspor PRIMER *** | - | - |
11. Strop żelbetowy | 200 | 1,7 |
* alternatywnie : papa antykorzenna swisspor BIKUTOP EP5 WF flam,
** alternatywnie : swisspor BIKUTOPG200/40, BIKUTOP 30.
W przypadku wywinięć pap na osnowie z welonu szklanego na elementy pionowe, należy zastosować papy na osnowie z tkaniny szklanej lub włókna poliestrowego,
*** alternatywnie: swisspor PRIMER wodny
