System 1.3.4.1.a.

Gwarancja 18 lat *

* Przy zastosowaniu kompletnego systemu firmy Swisspor.

System 1.3.4.1.b.

Gwarancja 15 lat *

* Przy zastosowaniu kompletnego systemu firmy Swisspor.


Aplikacja:

SYSTEM 1.3.4.1.a.

Produkty:

swisspor UV PROTECTOR

swisspor BIKUTOP SOLO FIRE RESIST

swisspor BIKUTOP G200/40

Detale wykończenia dachowego:

System 1.3.4.1.a.

przekrój

System 1.3.4.1.a.-2

obróbka attyki nieocieplonej

System 1.3.4.1.a.-3

obróbka attyki ocieplonej

System 1.3.4.1.a.-4

obróbka ściany, komina

System 1.3.4.1.a.-5

obróbka okapu z rynną dachową

System 1.3.4.1.a.-6

obróbka wpustu dachowego


Aplikacja:

SYSTEM 1.3.4.1.b.

Produkty:

swisspor BIKUTOP SOLO FIRE RESIST

swisspor BIKUTOP G40

Detale wykończenia dachowego:

System 1.3.4.1.b.

przekrój

System 1.3.4.1.b.-2

obróbka attyki nieocieplonej

System 1.3.4.1.b.-3

obróbka attyki ocieplonej

System 1.3.4.1.b.-4

obróbka ściany, komina

System 1.3.4.1.b.-5

obróbka okapu z rynną dachową

System 1.3.4.1.b.-6

obróbka wpustu dachowego

Stropodach niewentylowany.

System mocowany mechanicznie.

Raport klasyfikacyjny: B_roof(t₁)

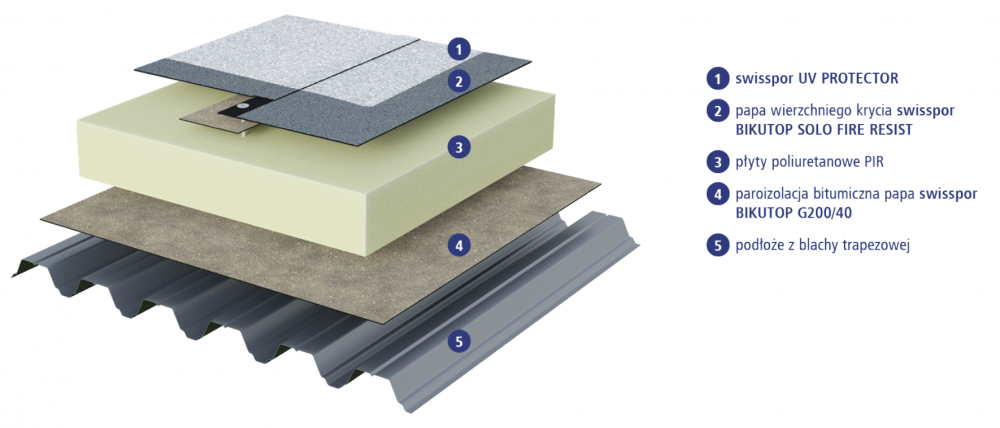

Warstwa	Grubość [mm]	Współczynnik przewodzenia ciepła λ [W/m·K]
1. swisspor UV PROTECTOR	-	-
2. Papa wierzchniego krycia swisspor BIKUTOP SOLO FIRE RESIST	5,2	0,18
3. Płyty poliuretanowe PIR	dowolna	0,023
4. Paroizolacja bitumiczna papa BIKUTOP G200/40 *	4,0	0,18
5. Podłoże z blachy trapezowej	1,0	50

* alternatywnie: papa BIKUTOP G200/33

Stropodach niewentylowany.

System mocowany mechanicznie.

Raport klasyfikacyjny: B_roof(t₁)

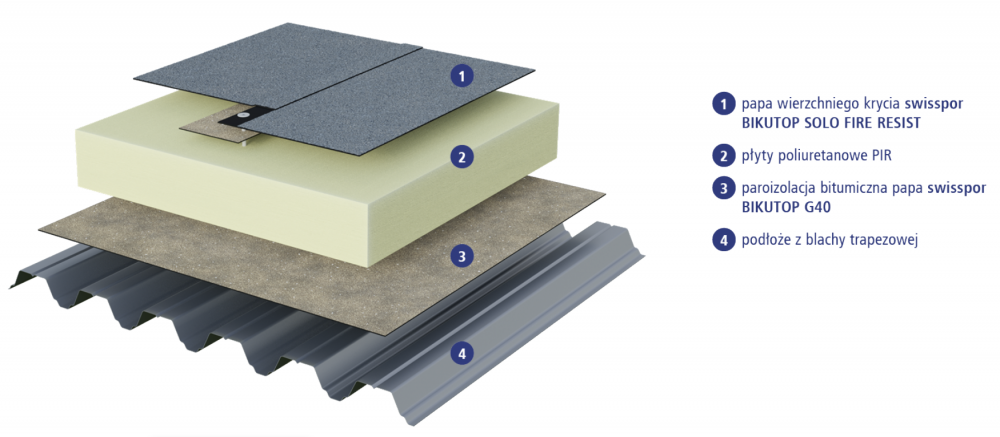

Warstwa	Grubość [mm]	Współczynnik przewodzenia ciepła λ [W/m·K]
1. Papa wierzchniego krycia swisspor BIKUTOP SOLO FIRE RESIST	5,2	0,18
2. Płyty poliuretanowe PIR	dowolna	0,023
3. Paroizolacja bitumiczna papa BIKUTOP G40 *	4,0	0,18
4. Podłoże z blachy trapezowej	1,0	50

* alternatywnie: papa BIKUTOP G200/33, folia PE
